Jak wybrać odpowiedni przewód z błonnikiem optycznym?

Przy wyborze przewodu płata światłowodowego lepiej wiedzieć o następujących czynnikach:

• Rodzaj włókna: Wybierz tryb jednorzędny na duże odległości i tryb wielofunkcyjny na krótsze odległości.- Nie.

• Rodzaj złącza: Upewnij się, że złącza przewodu patch są kompatybilne z urządzeniem (np. SC, LC, FC, ST).
• APC lub UPC
• Długość kabla: Wymierzyć odległość między urządzeniami w celu wyboru odpowiedniej długości sznurka.

• Środowisko zastosowań:Jeśli kabel ma być używany na zewnątrz lub w trudnych warunkach, wybierz taki z odpowiednią kurtką
• materiał (np. odporny na promieniowanie UV lub odporny na ogień).

APCa takżeUPCObie odgrywają kluczową rolę w zapewnieniu efektywnej transmisji sygnałów optycznych w połączeniach światłowodowych.Główne różnice między nimi leżą w kącie polerowania końcowej powierzchni złącza i ich właściwościach odbiciaPoniżej przedstawiono szczegółowe różnice:

1.Kąt polerowania i kształt końcowej powierzchni

UPC (Ultra Polished Connector):

Kształt powierzchni końcowej: Powierzchnia końcowa złącza UPC jest płaska, a metoda polerowaniapłaskie lakiery.

Charakterystyka odbicia: Ponieważ powierzchnia końcowa jest płaska, utrata odbicia złączy UPC jest stosunkowo wysoka, zazwyczaj około-50 dB.

APC (w kącie wypolerowany złącze):

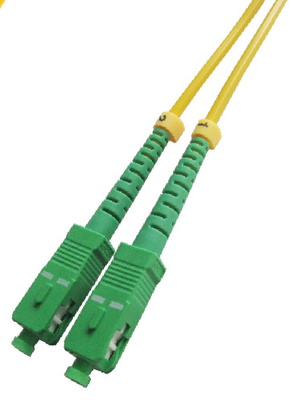

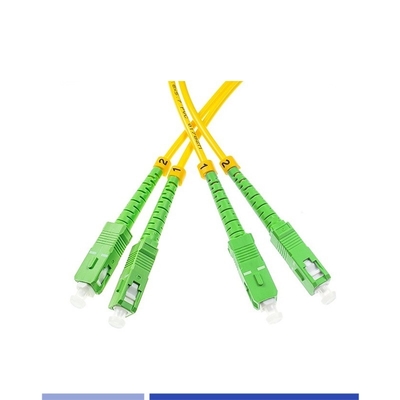

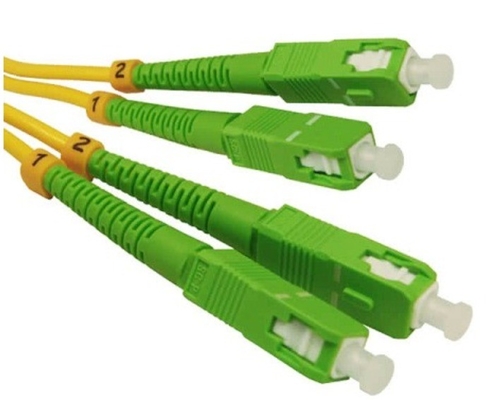

Kształt powierzchni końcowej: Powierzchnia końcowa złącza APC jest pod kątem, zazwyczaj w8 stopnikąt, znany również jakoPolski pod kątem.

Charakterystyka odbicia: Ze względu na kątową powierzchnię końcową złącza APC skutecznie zmniejszają odbicie sygnału świetlnego.-60 dB, oferując lepszą wydajność, zwłaszcza w środowiskach komunikacyjnych wysokiej jakości, które wymagają niskiego odbicia.

2.Strata zwrotu

UPC: straty zwrotu zazwyczaj wynoszą około-50 dBPonieważ powierzchnia końcowa jest płaska, odbicie sygnału w połączeniu łącza światłowodowego jest stosunkowo wysokie, co jest odpowiednie dla większości konwencjonalnych systemów komunikacji.

APC: straty zwrotowe są zazwyczaj-60 dB lub więcejPolityka kątowa znacząco zmniejsza odbicie sygnału, co czyni ją idealną do zastosowań, w których jakość sygnału jest kluczowa, np.telewizja,centra danych, orazsystemy komunikacji dalekobieżnej.

3.Scenariusze zastosowania

UPC:

Odpowiedni do ogólnofunkcyjnych sieci światłowodowych i komunikacji na krótkie odległości.

powszechnie stosowane w standardowych urządzeniach sieciowych,światłowodowe do domu (FTTH), oraz środowisk komunikacyjnych, w których bardzo niskie odbicie nie jest rygorystycznym wymogiem.

APC:

Ze względu na jego niskie właściwości odbicia, APC jest szeroko stosowany w wysokiej precyzji i wysokiej wydajności światłowodowych systemów komunikacji, takich jaktransmisja na odległość,telewizja,centra danych, orazwysokiej jakości sieci światłowodowe.

Szczególnie odpowiednie dla środowisk wymagającychniska utrata odbicia, zmniejszając zakłócenia sygnału i poprawiając jego stabilność.

4.Różnice kolorów

UPCTypowe zastosowania:niebieskiłączniki.

APCTypowe zastosowania:zielonaTen kod kolorów pomaga odróżnić dwa różne rodzaje polerowania.

5.Koszty i wyniki

UPC: Osiąga niższe koszty i spełnia wystarczająco dobrze wymagania większości ogólnych komunikacji światłowodowych.

APC: Osiąga stosunkowo wyższe koszty, ale oferuje lepsze tłumienie odbicia, co czyni go odpowiednim do środowisk o wyższych wymaganiach wydajnościowych.
