| Nazwa marki: | GoreLink |
| Numer modelu: | G358-136-3 |
| MOQ: | 1pc |
| Czas dostawy: | 1-3 dni robocze |
| Warunki płatności: | T/T, Western Union, PayPal |

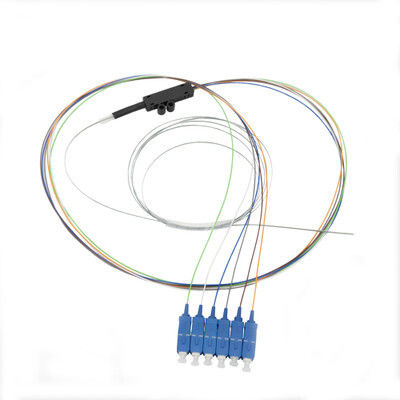

Światłowodowy pigtail wstążkowy jest niezbędnym elementem w sieciach światłowodowych, używanym głównie do podłączania kabli światłowodowych do sprzętu lub innych części infrastruktury sieciowej. Składa się z wstążki wielu włókien optycznych fabrycznie zakończonych złączami po jednej lub obu stronach, często zaprojektowanych do zastosowań o dużej gęstości. Oto szczegółowe omówienie jego zastosowań:
Połączenia o dużej gęstości: Światłowodowe pigtails wstążkowe są często używane w panelach krosowych i obudowach światłowodowych, gdzie przestrzeń jest ograniczona, ale wymagane są liczne połączenia światłowodowe. Konfiguracja wstążkowa umożliwia zarządzanie wieloma włóknami w kompaktowej formie.
Uproszczone okablowanie: Używając pigtaila, technik może łatwo nawiązać bezpieczne i uporządkowane połączenie między światłowodowym panelem krosowym a innymi urządzeniami sieciowymi (np. przełącznikami, routerami lub konwerterami mediów).
Centra danych i telekomunikacja
Sieci światłowodowe na dużą skalę: W centrach danych, węzłach telekomunikacyjnych i sieciach szybkiego dostępu, światłowodowe pigtails wstążkowe są używane do obsługi gęstego i wysokowydajnego okablowania wymaganego do podłączania wielu serwerów, routerów lub innych urządzeń.
Uproszczona instalacja: Ponieważ pigtails wstążkowe są fabrycznie zakończone, instalacja jest szybsza i bardziej wydajna w porównaniu do spawania pojedynczych włókien.
Spawanie światłowodów
Spawanie światłowodów: W przypadkach, gdy kable światłowodowe muszą zostać wpięte do sieci, światłowodowe pigtails wstążkowe mogą stanowić wygodne rozwiązanie. Są one fabrycznie zakończone złączami, więc po spawaniu z głównym kablem światłowodowym, pigtail może być natychmiast podłączony do sprzętu sieciowego.
Sieci telekomunikacyjne
Transmisja sygnału: W instalacjach światłowodowych do domu (FTTH) lub światłowodowych do budynku (FTTP), pigtails są powszechnie używane do podłączania głównej dystrybucji światłowodowej do indywidualnego sprzętu klienta.
Rozbudowa sieci: W istniejących sieciach światłowodowych, pigtails wstążkowe ułatwiają szybkie rozbudowy, naprawy lub modyfikacje, umożliwiając łatwe dodawanie nowych połączeń bez konieczności znaczącej rekonfiguracji sieci.
Testowanie światłowodów
Testowanie i rozwiązywanie problemów: Pigtails wstążkowe są przydatne do testowania sieci światłowodowych. Ponieważ są często fabrycznie zakończone, można je łatwo podłączyć do sprzętu testującego, takiego jak mierniki mocy optycznej lub OTDR (Optical Time Domain Reflectometers), w celu pomiaru integralności i wydajności sieci.
Sieci FTTX (Fiber to the X)
Sieci dostępowe: Światłowodowe pigtails wstążkowe są szeroko stosowane w sieciach FTTX (np. FTTH, FTTB, FTTN), gdzie mogą być używane do podłączania kabli światłowodowych z centrali lub punktu dystrybucyjnego do poszczególnych domów lub firm.
Wysoka gęstość włókien: Konstrukcja wstążkowa pozwala na równoległe ułożenie wielu włókien, optymalizując przestrzeń i czyniąc je idealnymi do konfiguracji sieci o dużej gęstości.
Skrócony czas instalacji: Fabrycznie zakończone pigtails skracają czas potrzebny na terminację i spawanie na miejscu.
Niezawodność: Fabrycznie wykonane pigtails zapewniają wysoką spójność i jakość zakończeń, zmniejszając ryzyko błędów podczas instalacji.
Specyfikacja ogólna
Tryb włókna | Jednomodowy OS2 9/125um | ||
Liczba włókien | 6 włókien | ||
Element wzmacniający | Nici aramidowe | ||
Średnica kabla | 0,9 mm | ||
Kolor kabla | 6 kolorów | ||
| Złącze | SC | ||
Sposób polerowania | UPC | ||
| Kolor złącza | Niebieski (SC, LC) | ||
Płaszcz kabla | LSZH | ||
Długość kabla | Zgodnie z zamówieniem | ||
WYDAJNOŚĆ OPTYCZNA | |||
Parametr | Jednomodowy 9/125um | ||
Straty wtrąceniowe (IL) | ≤ 0,3 dB | ||
Straty powrotne (RL) | ≥ 50 dB | ||
| Tłumienie (dB/KM) | ≤ 0,35 dB @ 1310 nm | ||
| Długość fali | 1310/1550 nm | ||
| Temperatura pracy | -10 do + 70°C | ||
| Temperatura przechowywania | -10 do + 80°C | ||
Informacje o zamówieniu
NR CZĘŚCI | OPIS |
G358-136-1 | Światłowodowy pigtail wstążkowy 6 włókien SC/UPC Jednomodowy 9/125um, płaszcz LSZH 0,9 mm, 1 m |
G358-136-2 | Światłowodowy pigtail wstążkowy6 włókien SC/UPC Jednomodowy 9/125um, płaszcz LSZH 0,9 mm, 2 m |
G358-136-3 | Światłowodowy pigtail wstążkowy6 włókien SC/UPC Jednomodowy 9/125um, płaszcz LSZH 0,9 mm, 3 m |
* Dostosowane | |
Jeśli masz dalsze pytania, skontaktuj się z nami pod adresem sales@gorelink.com
